一、 研究背景与目标

在过去的几十年里，煤炭一直是能源结构的支柱，以煤炭为核心的煤化工产业仍是国家发展的重点。煤化工产生大量有机废水，处理成本高昂。同时，氢能作为清洁能源的需求迫切。利用太阳能进行光催化制氢，并直接在废水中进行，有望同时解决污染治理和能源生产两大难题。本案例设计合成了一种新型、高效、稳定的光催化剂，实现其在复杂废水环境和平方米级工业规模反应器中的高效、稳定产氢，并从原子尺度阐明其性能提升的机理。

二、 核心研究方法

材料合成：

以电石渣产生的乙炔气为前驱体，首次合成了Pd修饰的石墨炔。并通过原位生长法，在Pd-GDY表面生长CdS，形成Pd-GDY/CdS异质结材料。

性能评估：

1、实验室模拟：在含牺牲剂的水溶液及真实的二次处理煤化工废水中测试光催化产氢性能。

2、工业放大：在有效光照面积为1平方米的平板反应器中，进行规模化产氢测试。

机理研究：

1、表征：利用光谱、电化学、表面光电压等技术研究光生电荷的分离与转移。

2、理论计算：基于密度泛函理论，采用VASP计算材料的d带中心、氢吸附吉布斯自由能、光吸收性质等，从电子结构层面解释性能提升原因。

三、 主要研究结果

卓越的光催化性能：

• 在实验室条件下，最优样品在模拟阳光下产氢速率高达 7.24 mmol·g-1·h-1，是纯CdS的26.8倍。

• 在煤化工废水中，无需添加任何牺牲剂，产氢速率稳定在 7.35 μmol·g-1·h-1。

• 在平方米级工业反应器中，产氢速率达到 3.42 mmol·h-1，并可稳定运行60小时。

性能提升的机理：

• 实验表征：证实Pd-GDY/CdS异质结能有效促进光生电子-空穴分离，抑制CdS的光腐蚀。

理论计算核心发现：

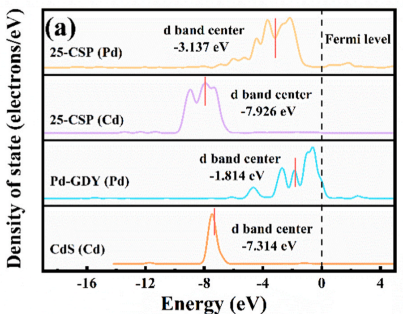

• d带中心调控：Pd-GDY的引入显著下调了复合材料中Pd和Cd原子的d带中心（更负）。

• 能带填充效应：d带中心下移导致更多的反键轨道能级位于费米能级以下并被电子占据，从而削弱了氢中间体在催化剂表面的吸附键强度。

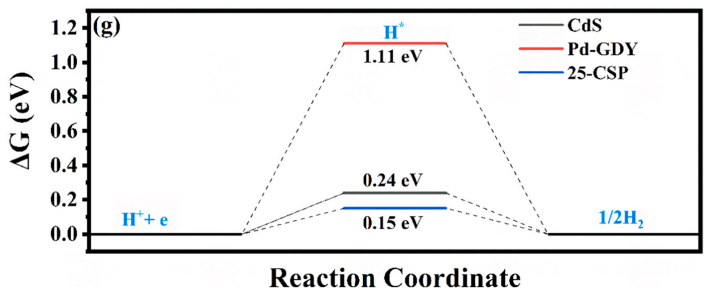

• 优化氢吸附能：计算结果直接显示，Pd-GDY/CdS上活性位点的氢吸附吉布斯自由能最接近理想值（0.15 eV），远优于单独的CdS（0.24 eV）或Pd-GDY（1.11 eV），这使得氢的吸附/脱附过程更容易进行，极大加速了产氢反应。

四、 结论与意义

本案例成功开发了一种基于Pd-GDY/CdS的高效、稳定光催化剂体系，并实现了从实验室到平方米级规模的产氢验证。其核心创新和科学价值在于：

材料创新：开发了以工业固废（电石渣）为原料合成金属修饰石墨炔的新路径。

应用突破：首次实现了光催化剂在真实煤化工废水和平方米级工业规模下的高效、稳定产氢，为技术工业化奠定了坚实基础。

机理深刻：通过系统的DFT计算，从d带中心调控和氢吸附自由能优化的角度，在电子层面清晰阐明了异质结增强光催化产氢活性的本质原因，为理性设计高性能催化剂提供了关键理论描述符。

参考文献：Applied Catalysis B: Environment and Energy 359 (2024) 12448
